烟气伴热采样复合管

安徽华阳三芯复合采样管线

文字:[大][中][小] 手机页面二维码 2019/11/26     浏览次数:

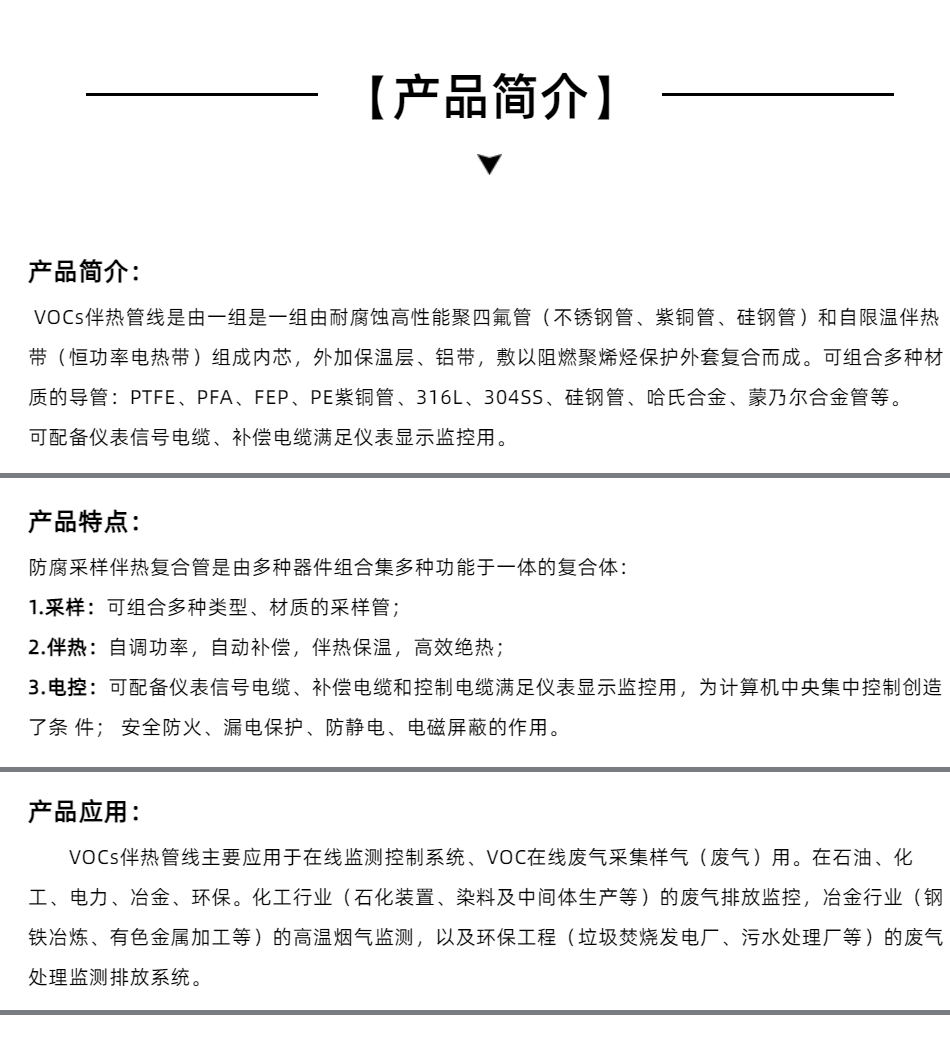

安徽华阳生产复合采样管线用于多种工况条件的气体样品传输,气体样品被精密加热控制,传输全程保持恒温,避免了气体相变、粉尘结块、气体组分溶解于水失真等问题,是CEMS分析系统、便携取样装置、样品预处理系统的重要部件。

 复合采样管线用于多种工况条件的气体样品传输,气体样品被精密加热控制,传输全程保持恒温,避免了气体相变、粉尘结块、气体组分溶解于水失真等问题,是CEMS分析系统、便携取样装置、样品预处理系统的重要部件。

产品特点

  1. 高效保温材料
  2. 高可靠加热元件
  3. 重量轻,小外径,便于铺设
  4. 可选一体化加热控制器
  5. 单管、双管型可选
  6. 伴热温度0-180℃可调

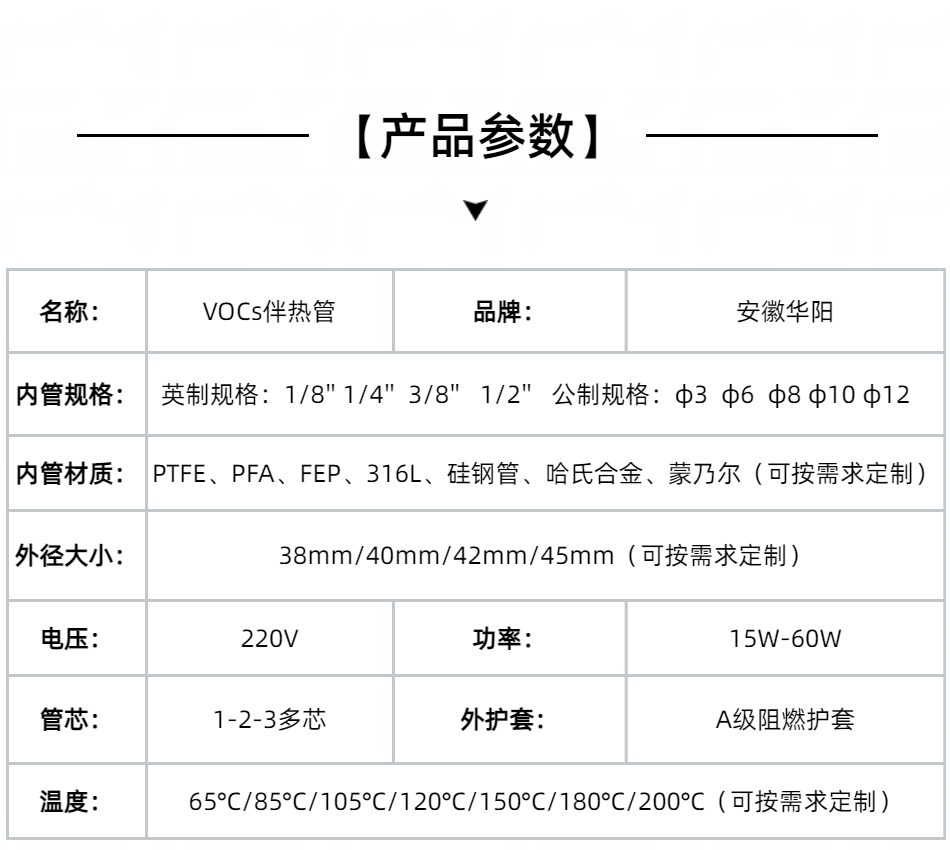

技术参数

伴热管线材质

PFA、PTFE聚四氟软管  、SS316不锈管

伴热管线规格

6mm、1/4mm、8mm 、3/8mm、10mm管可选

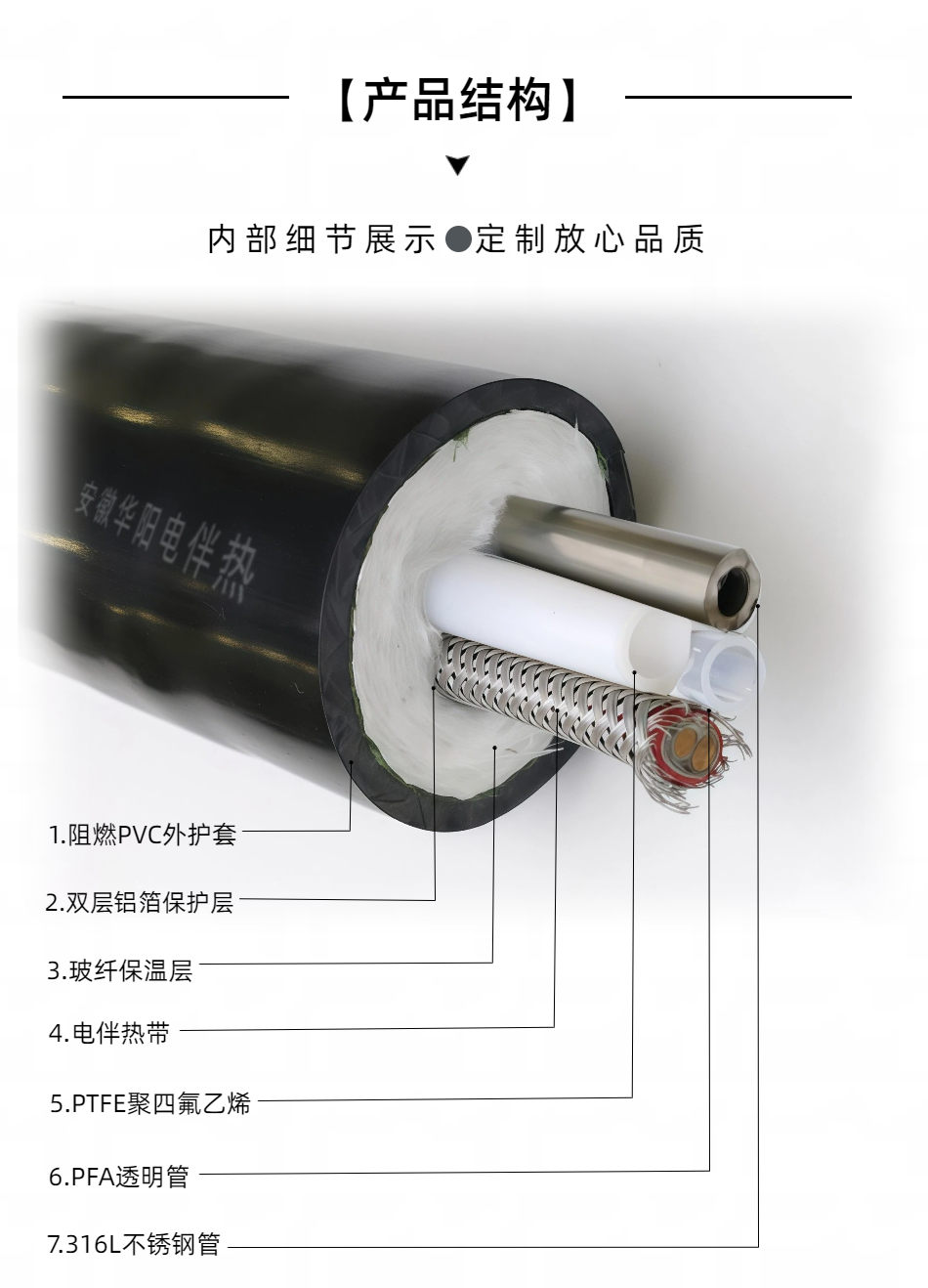

伴热管结构

单管、双管、多芯可选

总体外径

40-42mm

单位发热功率

40W/M、60M/M、100W/M可选

表面温度

≤70℃

供电电源

220VAC  50HZ

环境温度

-20 ℃~+80

温度调节

0-180℃

温度输出

 PT100 三线制

重量

0.9kg/m

技术选型

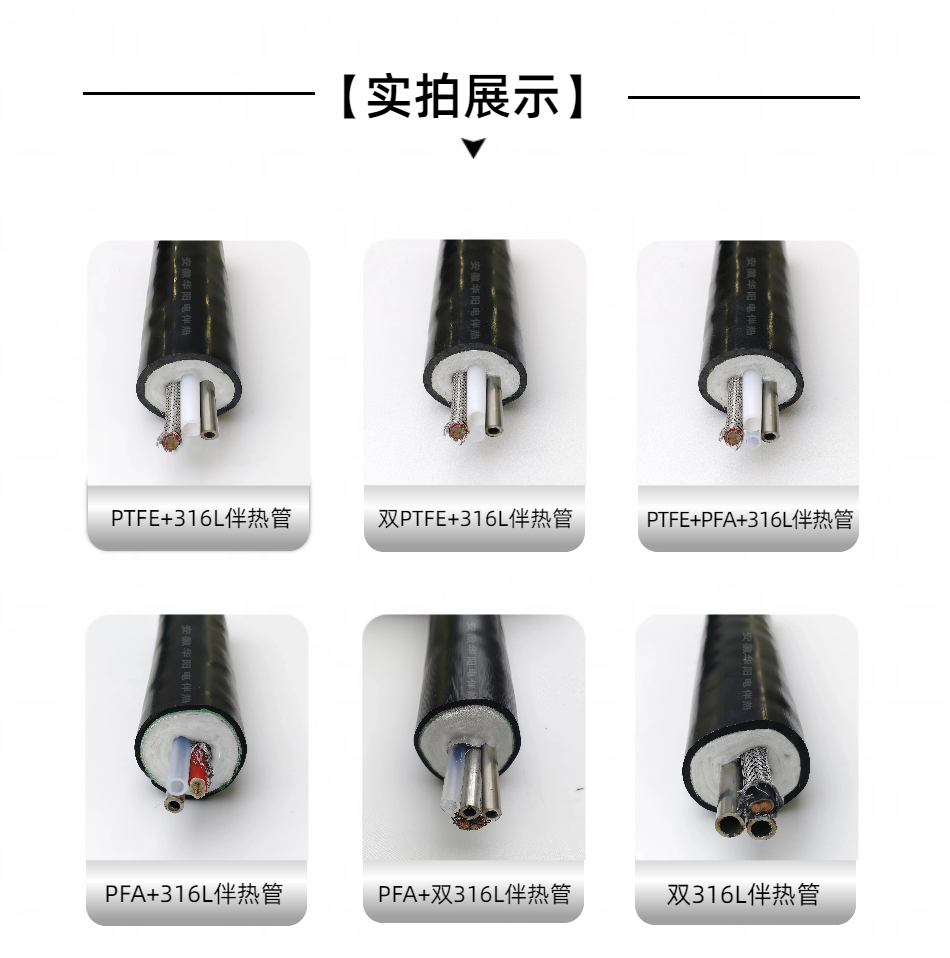

  cems烟气伴热取样管线中的取样导管可以选用不同的材质,如PFA、FEP、PTFE,316ss、硅钢管(美国进口)紫铜管。伴热带可以选用中、低、高温伴热带,另外还可以添加补偿导线、电源线等。

  技术参数:

  1、管线:材质PFA、FEP、PTFE、316ss、SI、SU;外径Φ6mm、Φ8mm、Φ10mm、1/4“1/2”、3/8”,单芯、双芯、组合芯可选。

  2、电伴热带:恒功率电热带、自限温电热带、高温加热丝。

  3、采样气体加热温度:65℃;80℃;120℃;150℃;180℃以上。

  4、伴热管线外径:OD38±2mm;OD42±2mm.

  5、黑色PVC/CVC防磨层。

  6、功率:15~60W/M.

  7、供电电源:220VAC 50Hz;220v.

  安装细则:

  ①电气指标

  (1)额定电压:220VAC.

  (2)自限温管线最大加热长度100~120m.

  (3)自限温管线配备断路器,电流值30A.

  (4)伴热系统一个回路。

  ②热工指标

  (1)在-20℃环境温度,15m/s风速情况下,管内保持温度40~50℃。

  (2)采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏。

  (3)采样管可在<200℃温度下长期工作。

  ③安装指标

  (1)复合管的最小曲率半径0.5m.

  (2)最低安装温度-20℃(在-30℃~-40℃时采取适当措施)。

  (3)最小固定距离:垂直方向2m,水平方向4m.

  二、安装注意事项:

  施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。

  a.要将伴热带的尾端封闭好,防止伴热带两线芯短路,使伴热带烧毁。

  b.伴热带的屏蔽层必须接地,以防引起触电事故。

  c.接电源的一端要使用专用的中间接线盒或电源接线盒,避免事故隐患。

  d.配电开关安装漏电保护器。
