CEMS 一体化伴热采样管内部结构拆解与烟气监测管路选型要点

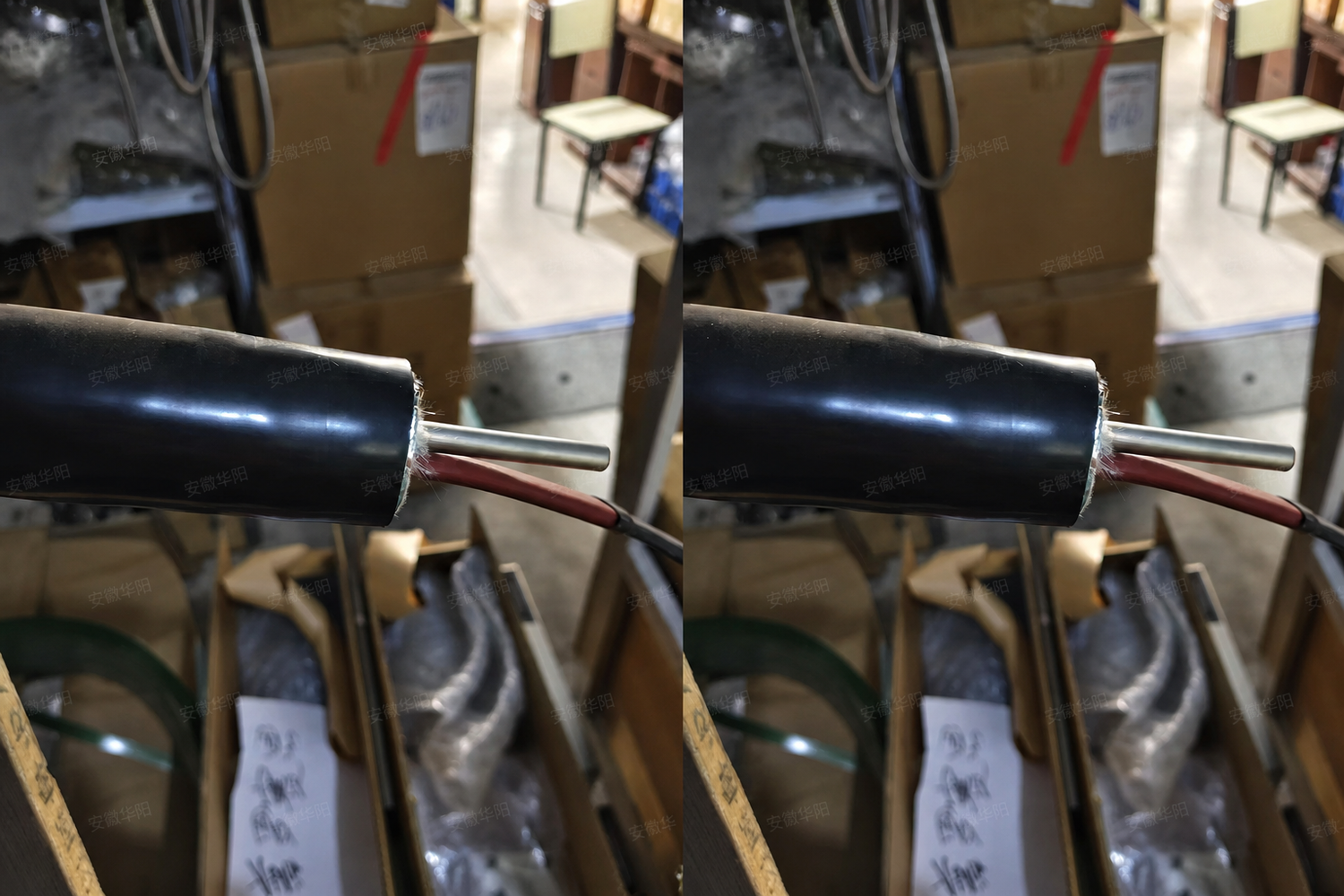

   在固定污染源废气在线自动监控系统中，CEMS 一体化伴热采样管承担着抽取、恒温输送烟气样品的核心功能，管路结构设计的合理性，直接影响烟气冷凝防控效果与监测数据的连续稳定性。标准工厂预制 CEMS 伴热管为四层复合一体化挤出结构，由内至外依次为采样导流内管、并联式伴热加热芯、高密度聚氨酯绝热保温层、聚乙烯抗老化外防护套管。针对不同烟气腐蚀工况，内管材质可选用 PTFE 四氟或者 PFA 高纯氟塑料，应对锅炉湿法脱硫后高湿、高酸性烟气的长期侵蚀。

   这套管路的核心设计逻辑是全程闭环伴热，行业常规设定维持温度为 120℃，目的是让烟气从排放点位到分析仪的全程都保持在露点温度以上，有效减少水汽凝结积液、颗粒物吸附附着、管路局部堵塞等常见故障。在实际选型阶段，需要重点核对三项核心技术参数：第一为伴热额定输出功率，要结合项目冬季最低环境温度、管路总敷设长度、户外迎风散热系数计算热损耗，匹配对应功率规格；第二是预制保温层厚度，40mm 标准绝热外护结构可以覆盖绝大多数露天管廊、烟囱平台无遮挡安装场景；第三是防爆防护等级，焦化、化工、精细制药等爆炸性气体环境，整套管路配套接头、接线盒必须取得 ⅡC T4 温度组别防爆认证。

   现场敷设施工也有多项规范需要遵守，管路尽量避免小于 90 度的死弯折，弯头位置预留足够的拉伸缓冲余量，防止内部加热芯断裂断路；管路对接的直通接头内部加装密封垫圈，外部缠绕防水胶带做二次防护；长距离多分支管路配套 PT100 温度传感探头，实时回传管体运行温度，便于控制柜自动调节输出功率，规避低温伴热不足或局部过热老化的问题。遵循结构选型标准与标准化施工流程，能够大幅降低后期现场拆解疏通、线路检修的频次，保障环保在线监测设备全天候合规稳定运行。
